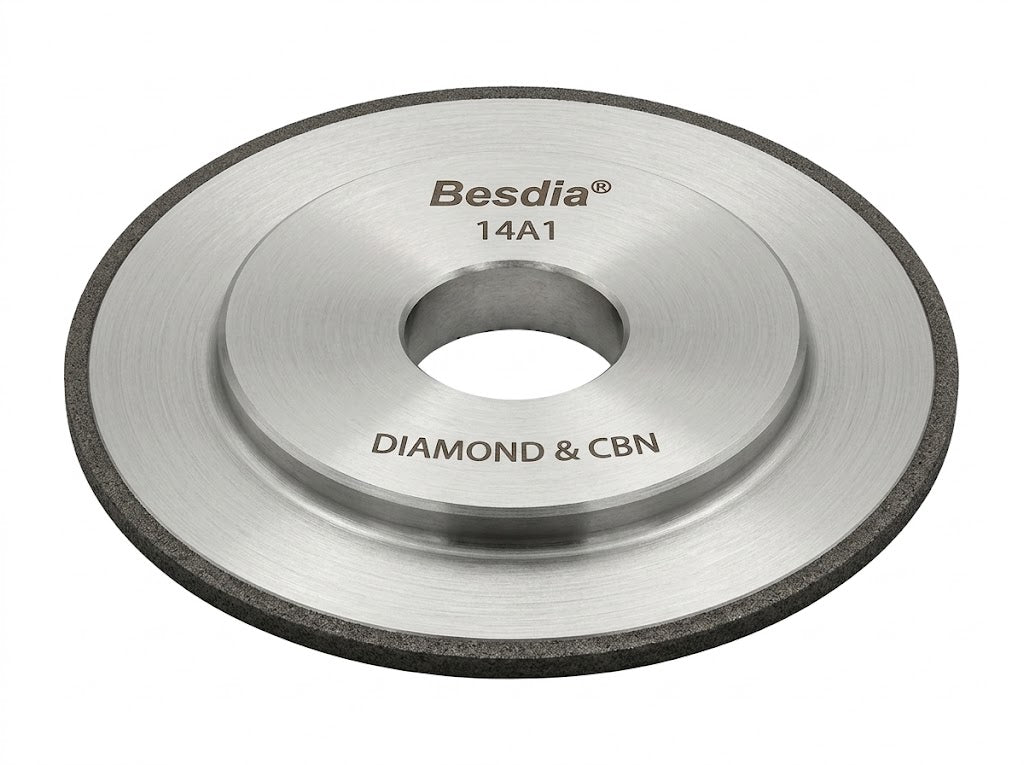

אופן יהלום / CBN מסוג 14A1 – אופן ליצירת חריצים בכלי קרביד
אופן 14A1 של Besdia הוא אופן ישר עם רכזת מדורגת ושכבת שוחק בהיקף. הוא משמש ליצירת חריצים (fluting) בכלי קרביד במכונות CNC חמש צירים, ולהשחזת קרביד ופלדות מוקשות. יהלום מתאים לקרביד, ו-CBN לפלדות. האופן זמין ב-Resin bond וב-XM Metal Hybrid.
על הצורה:
מידות סטנדרטיות להשחזת כלים ב-CNC חמש צירים (מ"מ):
להשחזת משטחים ב-Resin bond: קוטר 150 או 175, U בגדלים 3 / 6 / 8, עובי 10, X 3, קוטר חור 31.75, גרגיר 150 (יהלום לקרביד, CBN לפלדה מוקשה).
יישומים:
סוגי קשר:
בחירת גרגיר לחריץ: לרוב מתחילים בגרגיר בינוני (#150–#200 ביהלום). לקבלת Ra של כ-0.4 מיקרון מתאים טווח #200–#250, ולגימור עדין של כ-0.2 מיקרון טווח #300–#400.
פרמטרי עבודה: הקטלוג של Besdia מגדיר לכל קשר עומק חדירה וקצב הזנה מומלצים בשלושה אזורי עבודה: ירוק לעבודה רציפה בלתי מאויישת, סגול להשחזה יעילה בהשגחה, ואדום להשחזה קיצונית למפעילים מקצועיים. לקבלת הערכים המתאימים לכלי ולמכונה שלכם – צרו קשר.
הזמנה: אפשר לייצר מידות, גרגיר וקשר לפי דרישה. כדי שנוכל להתאים אופן, ציינו את החומר המושחז וקשיותו, את סוג המכונה, הספק וסל"ד הציר, ואת תנאי ההשחזה (יבשה או רטובה).
