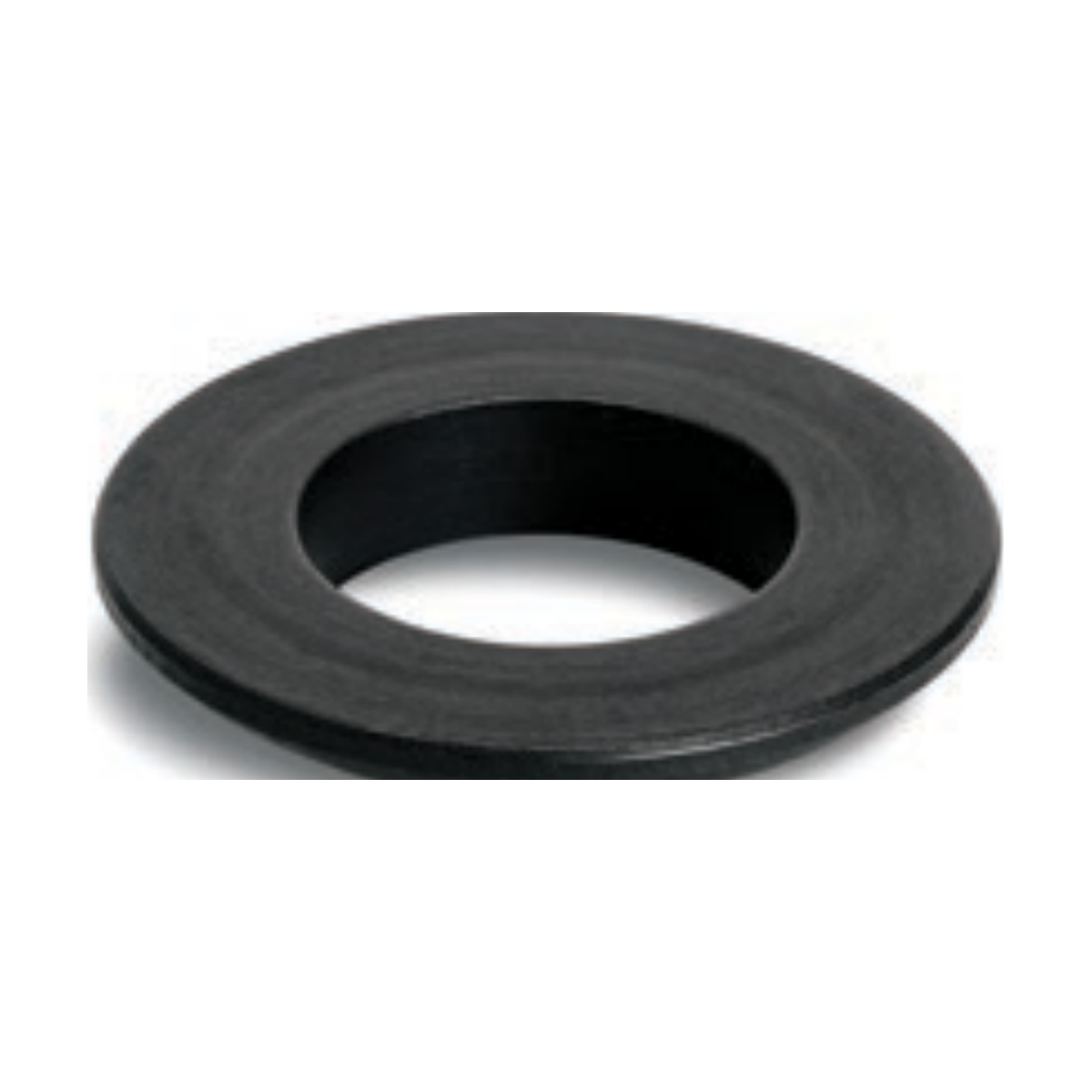

שייבה כדורית קמורה S375.C

שייבה כדורית קמורה S375.C

שייבה כדורית קמורה S375.C

שייבה כדורית קמורה דגם S375.C מבית SPD איטליה. בשילוב עם השייבה הקעורה S375.D היא מפצה על אי-מקבילות בין משטח ההידוק לאום – ומונעת כפיפה של הבורג בהידוק על משטחים משופעים. עשויה פלדה אוטומטית מושבחת. זמינה ב-13 מידות, לברגים M6 עד M48.

יתרונות עיקריים:

  • מפצה על אי-מקבילות – מונעת כפיפת הבורג
  • עובדת בזוג עם השייבה הקעורה S375.D
  • עשויה בחריטה – דיוק גבוה
  • תעודת בדיקה 2.2 זמינה לפי דרישה
  • תוצרת SPD איטליה – איכות אירופאית גבוהה

מפרט טכני:

  • דגם מוצר: S375.C
  • חומר: פלדה אוטומטית מושבחת (Automatic alloy steel)
  • סוג: שייבה כדורית קמורה (Spherical seat washer)
  • שימוש בזוג עם: S375.D
  • יצרן: SPD איטליה

שרטוט טכני:

שרטוט טכני שייבה כדורית קמורה S375.C SPD

טבלת מידות (מ"מ):

דגם לבורג D E r H משקל (גר')
S375.C.0006 M6 6.4 12 9 2.3 1
S375.C.0008 M8 8.4 17 12 3.2 2.5
S375.C.0010 M10 10.5 21 15 4 5
S375.C.0012 M12 13 24 17 4.6 7
S375.C.0014 M14 15 28 22 5 10
S375.C.0016 M16 17 30 22 5.3 12
S375.C.0020 M20 21 36 27 6.3 23
S375.C.0024 M24 25 44 32 8.2 42
S375.C.0027 M27 28 50 37 9.5 80
S375.C.0030 M30 31 56 41 11.2 87
S375.C.0036 M36 37 68 50 14 184
S375.C.0042 M42 43 78 58 17 297
S375.C.0048 M48 50 92 67 21 525

מקרא: לבורג – קוטר הבורג המתאים, D – קוטר פנימי, E – קוטר חיצוני, r – רדיוס הכדור, H – עובי. מידות נוספות לפי הזמנה.
