• מפתח לפלטה CP10 – SPD איטליה
1 1

מפתח לפלטה CP10

מפתח לפלטה CP10

מפתח לפלטה CP10

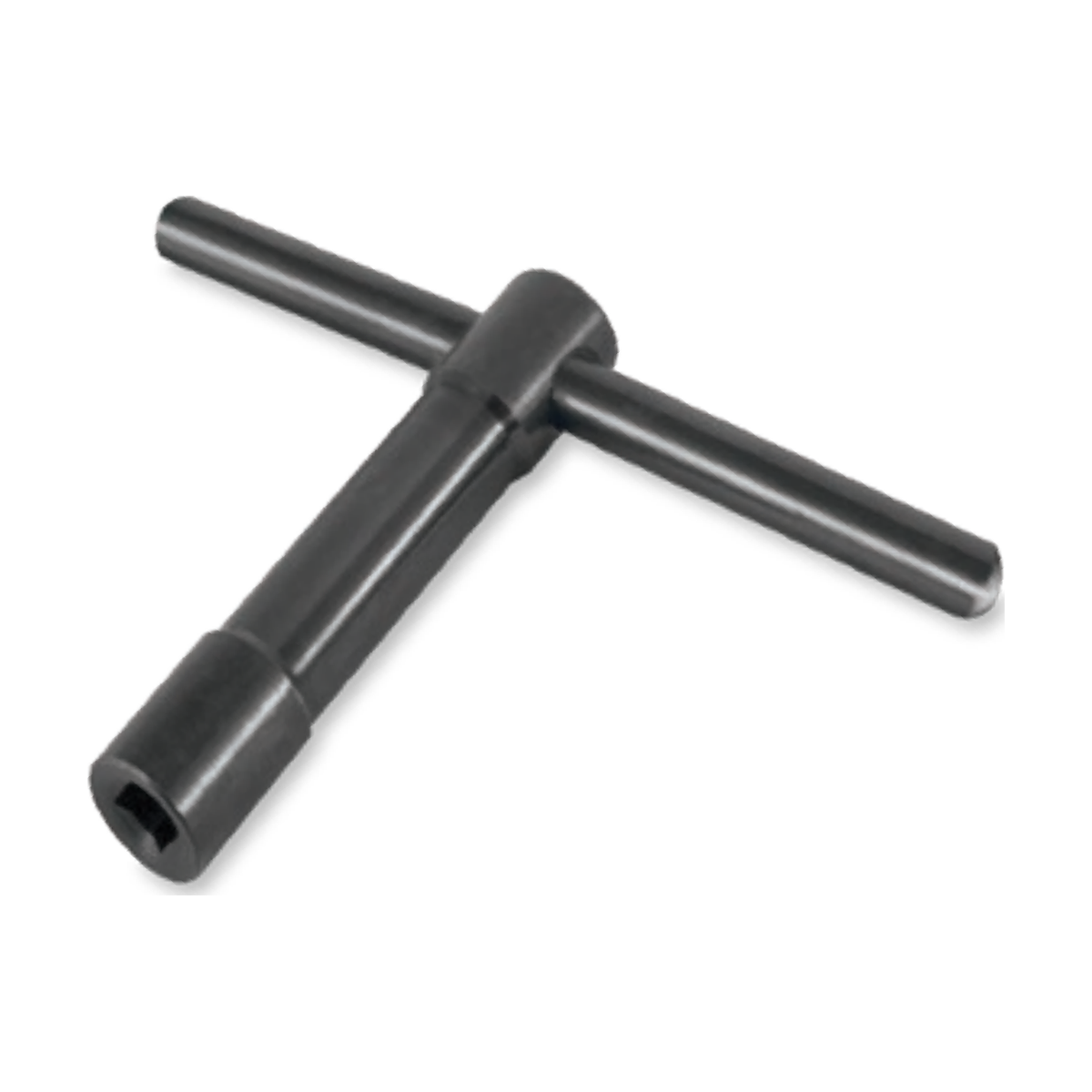

מפתח לפלטות (Platforms / Faceplates) דגם CP10 מבית SPD איטליה, עם מרובע נקבה בטולרנס ‎+0.1/+0.2 מ"מ. עשוי פלדת C45. זמין ב-17 מידות מרובע, מ-8 ועד 27 מ"מ.

יתרונות עיקריים:

  • מרובע נקבה בטולרנס ‎+0.1/+0.2 מ"מ
  • ידית T ארוכה – מומנט הידוק גבוה
  • פלדת C45
  • תוצרת SPD איטליה – איכות אירופאית גבוהה

מפרט טכני:

  • דגם מוצר: CP10
  • חומר: C45
  • טולרנס מרובע נקבה: ‎+0.1/+0.2
  • יצרן: SPD איטליה

שרטוט טכני:

שרטוט טכני מפתח לפלטה CP10 SPD

טבלת מידות (מ"מ):

דגם מרובע Ø L A משקל (ק"ג)
CP10.00008 8 18 90 200 0.265
CP10.00009 9 18 90 200 0.270
CP10.00010 10 22 110 285 0.555
CP10.00011 11 23 120 320 0.680
CP10.00012 12 24 130 340 0.740
CP10.00013 13 25 140 350 0.780
CP10.00014 14 25 140 350 0.790
CP10.00015 15 29 180 450 1.280
CP10.00016 16 29 180 450 1.500
CP10.00017 17 31 200 500 1.810
CP10.00018 18 34 220 420 1.890
CP10.00019 19 34 180 500 1.840
CP10.00020 20 34.50 230 500 2.000
CP10.00022 22 40 230 500 2.400
CP10.00024 24 42 230 500 2.700
CP10.00025 25 42 230 500 2.800
CP10.00027 27 44 230 500 3.300

מקרא: מרובע – מידת המרובע, Ø – קוטר חיצוני של השקע, L – אורך, A – אורך הידית. מידות נוספות לפי הזמנה.
