מהדק צד טריזי ML10 (זוג)

מהדק צד טריזי ML10 (זוג)

מהדק צד טריזי ML10 (זוג)

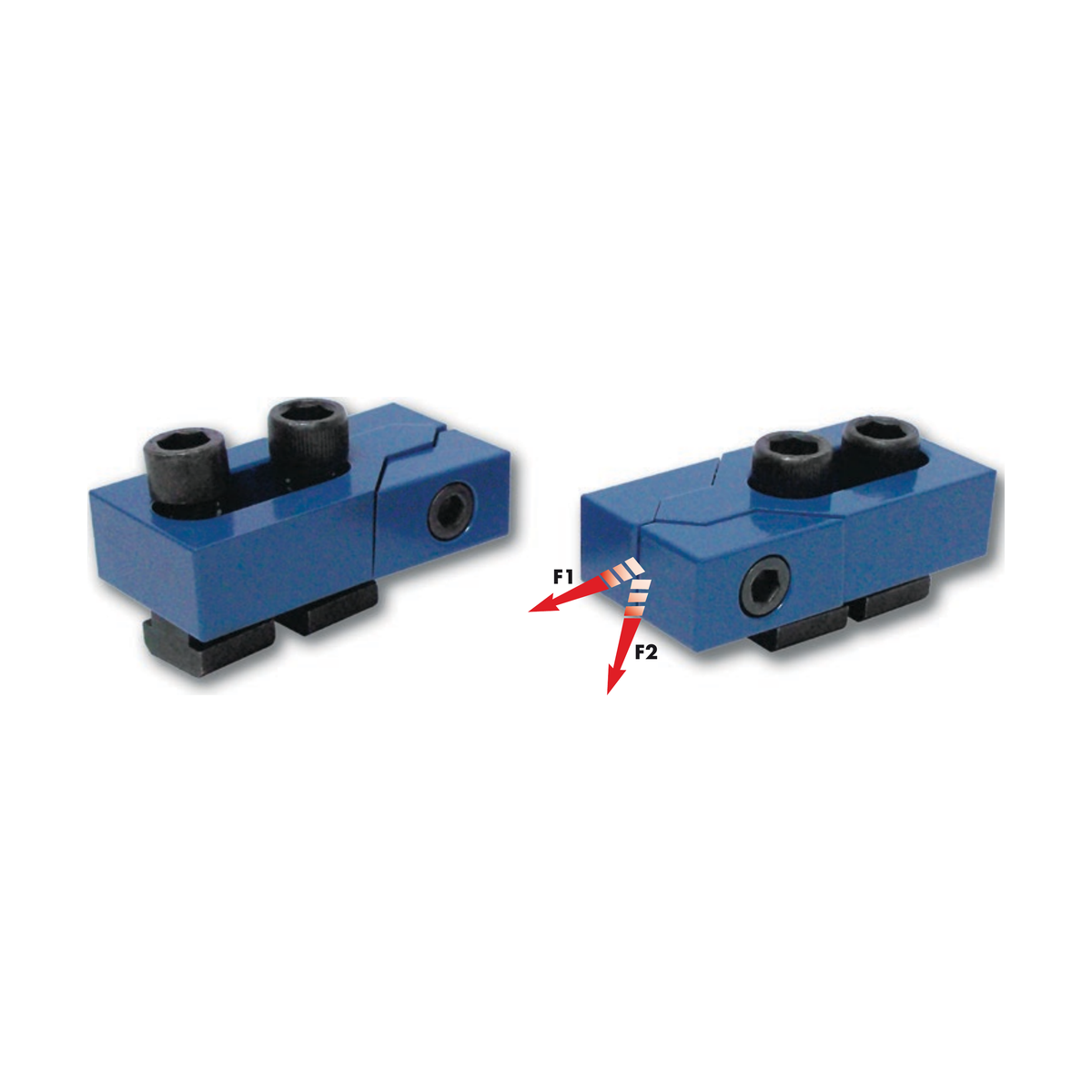

מהדק צד טריזי דגם ML10 מבית SPD איטליה (NR. 6490). מבנה הטריז מאפשר הידוק בו-זמני של החלק בכיוון אופקי (F1) ובכיוון אנכי כלפי מטה (F2) – להידוק חלקים ללא הסתרת המשטח העליון לעיבוד. מסופק בזוג, מותקן בתעלות T מ-12 ועד 30 מ"מ.

יתרונות עיקריים:

  • הידוק בו-זמני אופקי ואנכי – המשטח העליון נשאר פנוי לעיבוד
  • מבנה טריז – כוח הידוק של עד 40 kN
  • התקנה ישירה בתעלת T של שולחן המכונה
  • מסופק בזוג
  • פלדה מושבחת עם ציפוי צבע עמיד
  • תוצרת SPD איטליה – איכות אירופאית גבוהה

מפרט טכני:

  • דגם מוצר: ML10
  • מס' ייחוס: NR. 6490
  • חומר: פלדה מושבחת מצופה צבע
  • אספקה: זוג
  • יצרן: SPD איטליה

שרטוט טכני:

שרטוט טכני מהדק צד טריזי ML10 (זוג) SPD

טבלת מידות (מ"מ):

דגם A B C D תעלת T F1 (kN) F2 (kN) משקל (ק"ג)
ML10.00012 80 40 20 11.7 12 16 0.6 1.040
ML10.00014 80 40 20 13.7 14 22 0.9 1.070
ML10.00016 100 50 25 15.7 16 32 1.2 2.040
ML10.00018 100 50 25 17.7 18 36 1.4 2.080
ML10.00020 100 50 25 19.7 20 36 1.4 2.290
ML10.00022 140 78 30 21.7 22 36 1.4 5.530
ML10.00024 140 78 30 23.7 24 36 1.4 5.800
ML10.00028 140 78 30 27.7 28 40 1.6 6.200
ML10.00030 140 78 30 29.7 30 40 1.6 6.800

מקרא: A – אורך, B – רוחב, C – גובה, D – רוחב אום ה-T, F1 – כוח הידוק אופקי, F2 – כוח הידוק אנכי, משקל לזוג. מידות נוספות לפי הזמנה.
