• קלמרה ישרה S210 DIN 6314 – SPD איטליה
1 1

קלמרה ישרה S210 DIN 6314

קלמרה ישרה S210 DIN 6314

קלמרה ישרה S210 DIN 6314

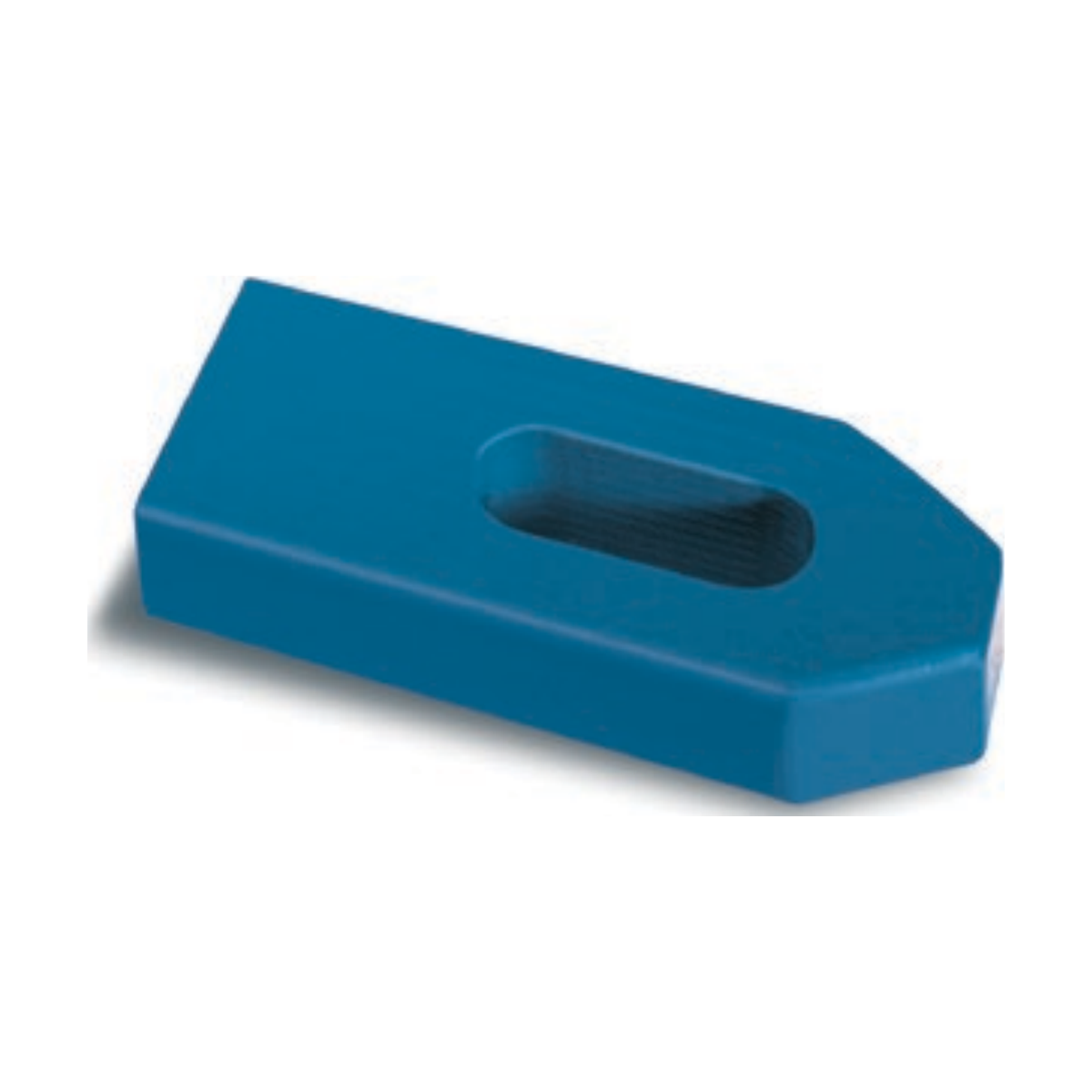

קלמרה ישרה דגם S210 מבית SPD איטליה, לפי תקן DIN 6314. קלמרה Heavy-Duty עם חריץ מוארך להתאמה מהירה של נקודת ההידוק, מיוצרת מפלדה מושבחת בחוזק מעל 700 N/mm². זמינה ב-15 מידות, לברגי הידוק M6 עד M30.

יתרונות עיקריים:

  • חריץ מוארך – כיוון מהיר של מיקום ההידוק
  • קצה משופע – גישה נוחה לחלקי עבודה
  • פלדה מושבחת בחוזק מעל 700 N/mm² עם ציפוי צבע עמיד
  • לפי תקן DIN 6314 – תאימות לברגי T, פיני הברגה ואומי T סטנדרטיים
  • תוצרת SPD איטליה – איכות אירופאית גבוהה

מפרט טכני:

  • דגם מוצר: S210
  • תקן: DIN 6314
  • חומר: פלדה מושבחת מצופה צבע
  • חוזק: R > 700 N/mm²
  • יצרן: SPD איטליה

שרטוט טכני:

שרטוט טכני קלמרה ישרה S210 DIN 6314 SPD

טבלת מידות (מ"מ):

דגם A B L C D E F לבורג משקל (גר')
S210.07050 10 20 50 7 20 10 8 6 65
S210.09060 12 25 60 9 22 13 10 8 115
S210.11080 15 30 80 11 30 15 12 10 225
S210.14100 20 40 100 14 40 21 14 12-14 500
S210.14125 20 40 125 14 50 21 14 12-14 620
S210.14160 20 40 160 14 65 21 14 12-14 815
S210.18125 25 50 125 18 45 26 18 16-18 980
S210.18160 25 50 160 18 65 26 18 16-18 1260
S210.18200 25 50 200 18 80 26 18 16-18 1600
S210.22160 30 60 160 22 60 30 22 20-22 1850
S210.22200 30 60 200 22 80 30 22 20-22 2300
S210.26200 30 70 200 26 80 35 26 24 2650
S210.26250 30 70 250 26 105 35 26 24 3300
S210.34250 40 80 250 34 100 45 34 27-30 5000
S210.34315 40 80 315 34 130 45 34 27-30 6200

מקרא: A – עובי, B – רוחב, L – אורך, C – רוחב החריץ, D – אורך החריץ, E – מרחק החריץ מהקצה, F – רוחב הקצה, לבורג – קוטר בורג ההידוק המתאים (למשל 12-14 = M12 או M14). מידות נוספות לפי הזמנה.
