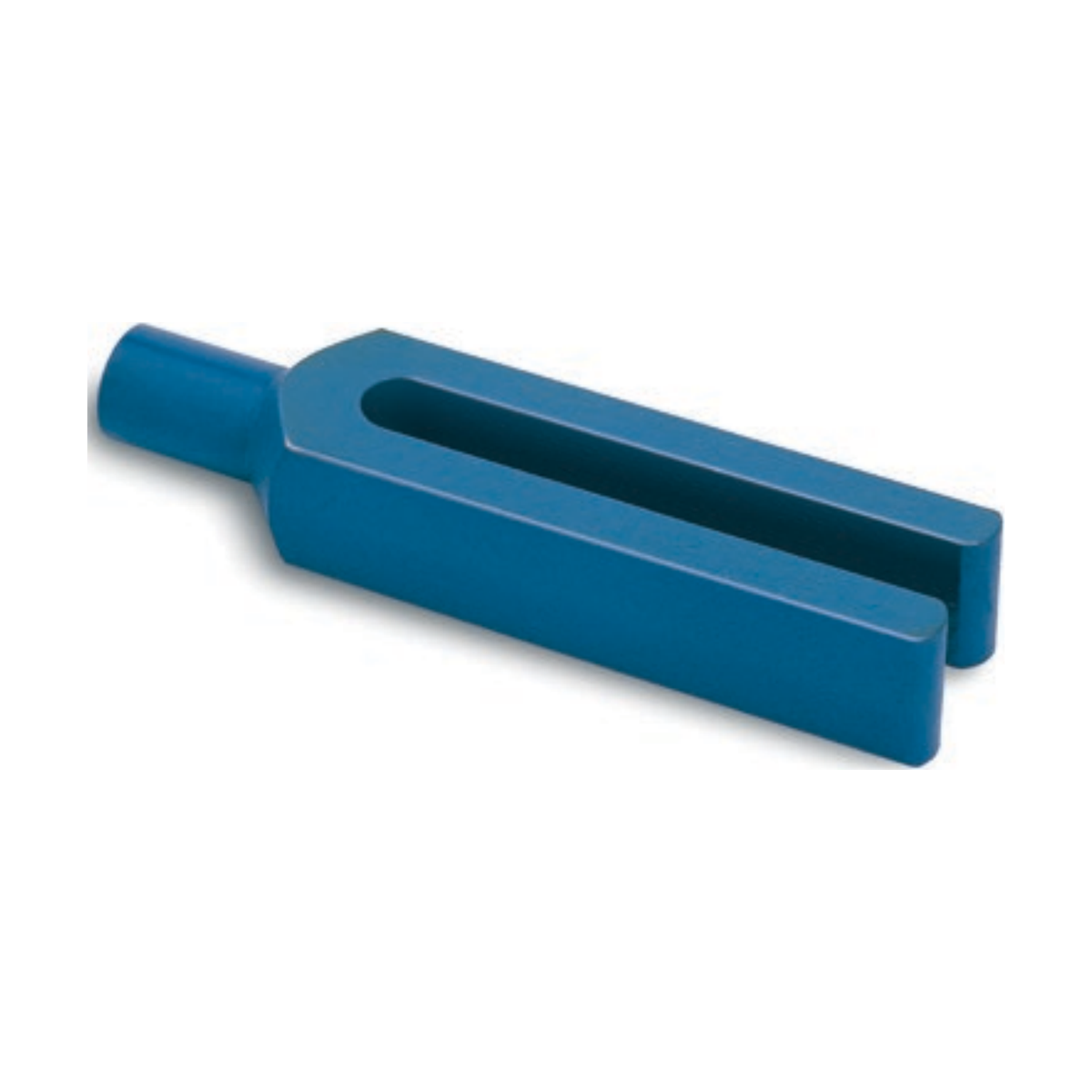

קלמרת מזלג עם זנב גלילי S240 DIN 6315C

קלמרת מזלג עם זנב גלילי S240 DIN 6315C

קלמרת מזלג עם זנב גלילי S240 DIN 6315C

קלמרת מזלג עם זנב גלילי דגם S240 מבית SPD איטליה, לפי תקן DIN 6315C. מבנה המזלג מאפשר הזזה והחלפה מהירה ללא פירוק הבורג, והזנב הגלילי נשען על תמיכה או על תמיכת שיניים S110. זמינה ב-12 מידות, לברגי הידוק M8 עד M30.

יתרונות עיקריים:

  • מבנה מזלג – החלפה והזזה מהירה ללא פירוק הבורג
  • זנב גלילי – נשען על תמיכה או על תמיכת שיניים S110
  • פלדה מושבחת בחוזק מעל 600 N/mm² עם ציפוי צבע עמיד
  • לפי תקן DIN 6315C
  • תוצרת SPD איטליה – איכות אירופאית גבוהה

מפרט טכני:

  • דגם מוצר: S240
  • תקן: DIN 6315C
  • חומר: פלדה מושבחת מצופה צבע
  • חוזק: R > 600 N/mm²
  • יצרן: SPD איטליה

שרטוט טכני:

שרטוט טכני קלמרת מזלג עם זנב גלילי S240 DIN 6315C SPD

טבלת מידות (מ"מ):

דגם A B L C D E ØF לבורג משקל (גר')
S240.09100 15 30 100 9 30 18 12 8 205
S240.11125 20 30 125 11 36 24 16 10 335
S240.14160 25 40 160 14 45 30 20 12-14 720
S240.14200 25 40 200 14 45 30 20 12-14 920
S240.18200 30 50 200 18 55 36 24 16-18 1310
S240.18250 30 50 250 18 55 36 24 16-18 1640
S240.22250 40 60 250 22 65 45 30 20-22 2610
S240.22315 40 60 315 22 65 45 30 20-22 3300
S240.26250 40 70 250 26 80 56 38 24 3100
S240.26315 40 70 315 26 80 56 38 24 3900
S240.34315 50 80 315 34 85 56 45 27-30 5500
S240.34400 50 80 400 34 85 56 45 27-30 6900

מקרא: A – עובי, B – רוחב, L – אורך כולל, C – רוחב המזלג, D – מרחק מקצה המזלג לזנב, E – אורך הזנב, ØF – קוטר הזנב, לבורג – קוטר בורג ההידוק המתאים (למשל 12-14 = M12 או M14). מידות נוספות לפי הזמנה.
