ברגי T S311 DIN 787

ברגי T S311 DIN 787

ברגי T S311 DIN 787

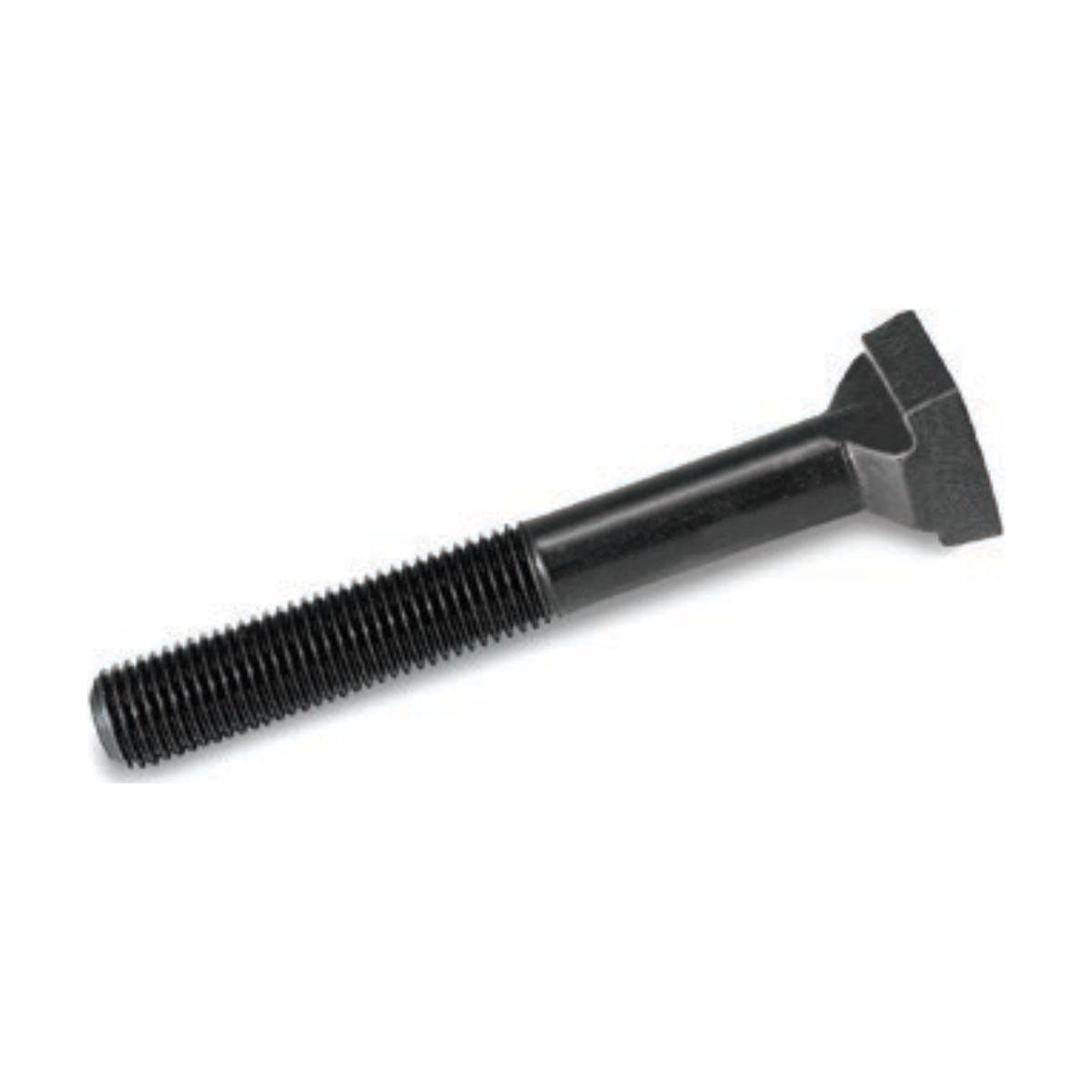

ברגי T (ראש פטיש) דגם S311 מבית SPD איטליה, לפי תקן DIN 787 – לתעלות T סטנדרטיות. עשויים פלדת סגסוגת 42CrMoS4 בחוזק Class 10.9 עם הברגה מגולגלת. זמינים ב-69 מידות, מ-M10 ועד M27 ובאורכים של 40 עד 315 מ"מ. לתעלה מוגדלת – ראו S316.

יתרונות עיקריים:

  • חומר: פלדת סגסוגת 42CrMoS4 – Class 10.9
  • הברגה מגולגלת (Rolled thread) לחוזק ועמידות מרביים
  • ראש לתעלת T סטנדרטית (למשל M12 לתעלה 12)
  • מותאם לתקן DIN 787
  • תעודת בדיקה 2.2 זמינה לפי דרישה
  • תוצרת SPD איטליה – איכות אירופאית גבוהה

מפרט טכני:

  • דגם מוצר: S311
  • סוג ראש: ראש פטיש (Hammerhead) לתעלה סטנדרטית
  • חומר: 42CrMoS4 – Class 10.9
  • הברגה: מטרית, מגולגלת
  • תקן: DIN 787
  • יצרן: SPD איטליה

שרטוט טכני:

שרטוט טכני ברגי T S311 DIN 787 SPD

טבלת מידות (מ"מ):

סינון:
דגם D L B A T H תעלת T משקל (גר')
S311.10040 M10 40 30 9.7 15 6 10 30
S311.10060 M10 63 45 9.7 15 6 10 50
S311.10080* M10 80 55 9.7 15 6 10 55
S311.10100 M10 100 60 9.7 15 6 10 70
S311.10125* M10 125 75 9.7 15 6 10 75
S311.10150* M10 150 100 9.7 15 6 10 90
S311.10170* M10 170 100 9.7 15 6 10 100
S311.12050 M12 50 35 11.7 18 7 12 60
S311.12060* M12 63 45 11.7 18 7 12 65
S311.12080 M12 80 55 11.7 18 7 12 75
S311.12100* M12 100 60 11.7 18 7 12 90
S311.12125 M12 125 75 11.7 18 7 12 110
S311.12150* M12 150 100 11.7 18 7 12 130
S311.12170* M12 170 100 11.7 18 7 12 145
S311.12200 M12 200 120 11.7 18 7 12 160
S311.14060* M14 63 40 13.7 22 8 14 80
S311.14080* M14 80 55 13.7 22 8 14 100
S311.14100* M14 100 65 13.7 22 8 14 135
S311.14125* M14 125 75 13.7 22 8 14 160
S311.14150* M14 150 100 13.7 22 8 14 190
S311.14170* M14 170 100 13.7 22 8 14 210
S311.14200* M14 200 125 13.7 22 8 14 235
S311.14230* M14 230 150 13.7 22 8 14 265
S311.16060* M16 63 45 15.7 25 9 16 140
S311.16080* M16 80 55 15.7 25 9 16 160
S311.16100* M16 100 63 15.7 25 9 16 180
S311.16125* M16 125 75 15.7 25 9 16 225
S311.16150* M16 150 100 15.7 25 9 16 255
S311.16160* M16 160 100 15.7 25 9 16 270
S311.16170* M16 170 100 15.7 25 9 16 280
S311.16200* M16 200 125 15.7 25 9 16 315
S311.16230* M16 230 150 15.7 25 9 16 360
S311.16250* M16 250 150 15.7 25 9 16 380
S311.18080* M18 80 55 17.7 28 10 18 185
S311.18100* M18 100 65 17.7 28 10 18 203
S311.18125* M18 125 85 17.7 28 10 18 280
S311.18150* M18 150 100 17.7 28 10 18 320
S311.18170* M18 170 100 17.7 28 10 18 350
S311.18200* M18 200 125 17.7 28 10 18 400
S311.18230* M18 230 150 17.7 28 10 18 430
S311.20080* M20 80 55 19.7 32 12 20 290
S311.20100* M20 100 63 19.7 32 12 20 340
S311.20125* M20 125 85 19.7 32 12 20 390
S311.20150* M20 150 100 19.7 32 12 20 450
S311.20160* M20 160 110 19.7 32 12 20 470
S311.20170* M20 170 100 19.7 32 12 20 475
S311.20200* M20 200 125 19.7 32 12 20 550
S311.20230* M20 230 150 19.7 32 12 20 670
S311.20315* M20 315 190 19.7 32 12 20 800
S311.22080* M22 80 55 21.7 35 14 22 330
S311.22100* M22 100 63 21.7 35 14 22 370
S311.22125* M22 125 85 21.7 35 14 22 430
S311.22150* M22 150 100 21.7 35 14 22 500
S311.22170* M22 170 100 21.7 35 14 22 590
S311.22200* M22 200 125 21.7 35 14 22 660
S311.22230* M22 230 150 21.7 35 14 22 680
S311.24080* M24 80 55 23.7 40 16 24 450
S311.24100* M24 100 70 23.7 40 16 24 550
S311.24125* M24 125 85 23.7 40 16 24 600
S311.24150* M24 150 100 23.7 40 16 24 710
S311.24160* M24 160 110 23.7 40 16 24 740
S311.24170* M24 170 100 23.7 40 16 24 770
S311.24200* M24 200 125 23.7 40 16 24 900
S311.24230* M24 230 150 23.7 40 16 24 935
S311.24250* M24 250 150 23.7 40 16 24 995
S311.27160* M27 160 110 27.7 44 18 28 800
S311.27200* M27 200 125 27.7 44 18 28 950
S311.27250* M27 250 150 27.7 44 18 28 1120
S311.27315* M27 315 240 27.7 44 18 28 1490

מקרא: D – קוטר הברגה, L – אורך (ללא הראש), B – אורך ההברגה, A – רוחב צוואר הראש, T – רוחב הראש, H – גובה הראש, תעלת T – רוחב התעלה המתאימה. * מידה שאינה כלולה בתקן DIN 787. מידות נוספות לפי הזמנה.
