• סט בורג T לתעלה מוגדלת עם אום ושייבה S315 – SPD איטליה
1 1

סט בורג T לתעלה מוגדלת עם אום ושייבה S315

סט בורג T לתעלה מוגדלת עם אום ושייבה S315

סט בורג T לתעלה מוגדלת עם אום ושייבה S315

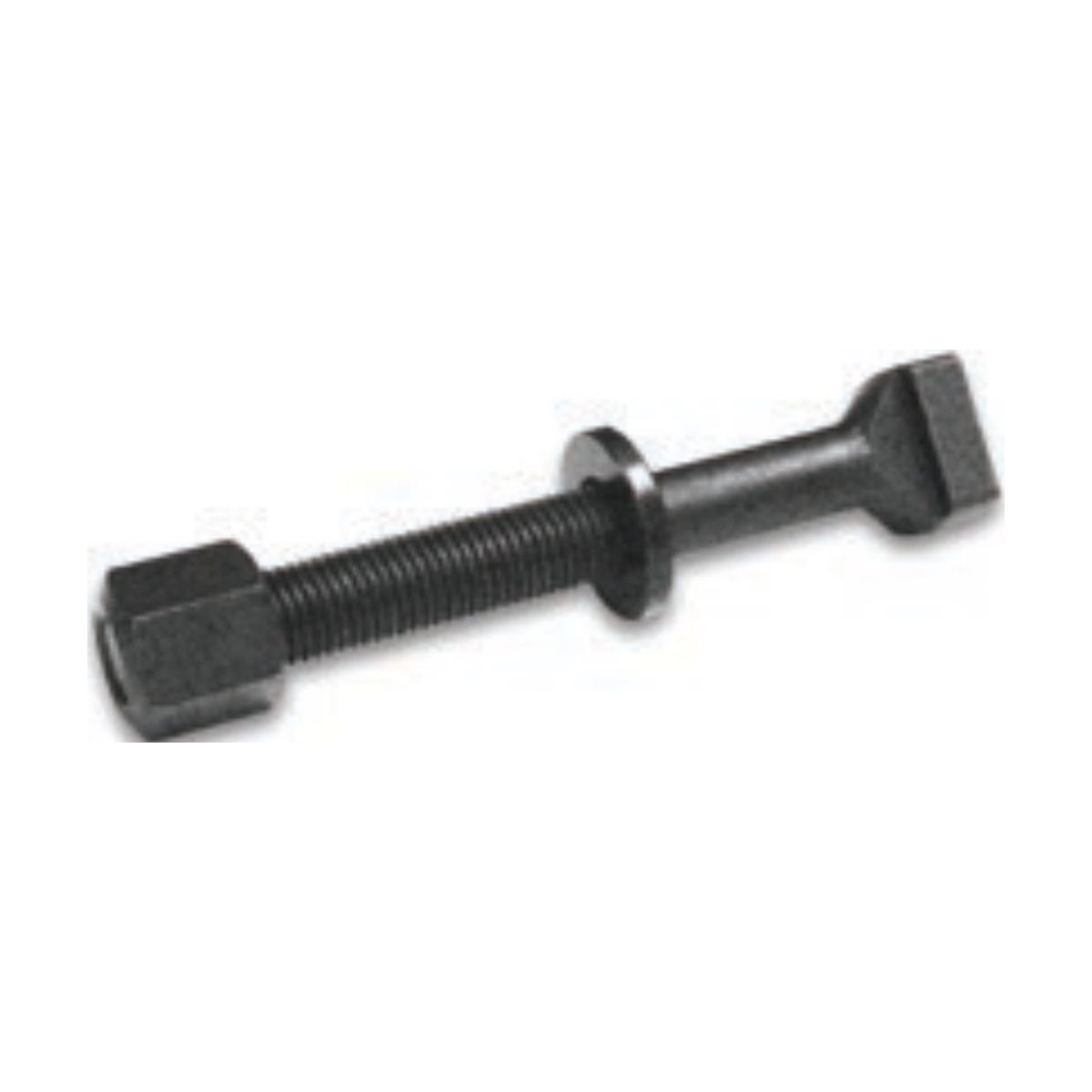

סט בורג T לתעלה מוגדלת דגם S315 מבית SPD איטליה – בורג ראש פטיש S316 מורכב עם אום S340 ושייבה רחבה S390, מוכן להתקנה. הבורג עשוי 42CrMoS4 בחוזק Class 10.9 עם הברגה מגולגלת. זמין ב-38 מידות, מ-M12 ועד M30.

יתרונות עיקריים:

  • סט מוכן: בורג T לתעלה מוגדלת + אום S340 + שייבה רחבה S390
  • ראש לתעלה מוגדלת – תעלה אחת גדולה יותר מהבורג (למשל M12 לתעלה 14)
  • בורג מפלדת 42CrMoS4 – Class 10.9
  • תעודת בדיקה 2.2 זמינה לפי דרישה
  • תוצרת SPD איטליה – איכות אירופאית גבוהה

מפרט טכני:

  • דגם מוצר: S315
  • בורג: S316 (DIN 787, תעלה מוגדלת)
  • אום: S340 (DIN 6330B)
  • שייבה: S390
  • חומר הבורג: 42CrMoS4 – Class 10.9
  • יצרן: SPD איטליה

שרטוט טכני:

שרטוט טכני סט בורג T לתעלה מוגדלת עם אום ושייבה S315 SPD

טבלת מידות (מ"מ):

סינון:
דגם D L B A T H תעלת T משקל (גר')
S315.12050 M12 50 35 13.7 22 8 14 145
S315.12063 M12 63 45 13.7 22 8 14 150
S315.12080 M12 80 55 13.7 22 8 14 165
S315.12100 M12 100 65 13.7 22 8 14 175
S315.12125 M12 125 75 13.7 22 8 14 185
S315.12160 M12 160 100 13.7 22 8 14 225
S315.12200 M12 200 120 13.7 22 8 14 245
S315.14063 M14 63 45 15.7 25 9 16 210
S315.14100 M14 100 63 15.7 25 9 16 245
S315.14160 M14 160 100 15.7 25 9 16 305
S315.14230 M14 230 150 15.7 25 9 16 370
S315.16063 M16 63 45 17.7 28 10 18 290
S315.16080 M16 80 55 17.7 28 10 18 315
S315.16100 M16 100 63 17.7 28 10 18 335
S315.16125 M16 125 85 17.7 28 10 18 380
S315.16160 M16 160 100 17.7 28 10 18 410
S315.16200 M16 200 125 17.7 28 10 18 475
S315.16230 M16 230 150 17.7 28 10 18 520
S315.16250 M16 250 150 17.7 28 10 18 560
S315.20080 M20 80 55 21.7 35 14 22 515
S315.20100 M20 100 63 21.7 35 14 22 565
S315.20125 M20 125 85 21.7 35 14 22 615
S315.20160 M20 160 110 21.7 35 14 22 675
S315.20200 M20 200 125 21.7 35 14 22 755
S315.20230 M20 230 150 21.7 35 14 22 830
S315.20315 M20 315 190 21.7 35 14 22 1010
S315.24100 M24 100 70 27.7 44 18 28 1020
S315.24125 M24 125 85 27.7 44 18 28 1110
S315.24160 M24 160 110 27.7 44 18 28 1170
S315.24200 M24 200 125 27.7 44 18 28 1320
S315.24230 M24 230 150 27.7 44 18 28 1430
S315.24250 M24 250 150 27.7 44 18 28 1490
S315.24315 M24 315 190 27.7 44 18 28 1860
S315.30125 M30 125 80 35.7 53 22 36 1860
S315.30160 M30 160 110 35.7 53 22 36 1940
S315.30200 M30 200 134 35.7 53 22 36 2120
S315.30250 M30 250 149 35.7 53 22 36 2360
S315.30315 M30 315 190 35.7 53 22 36 2670

מקרא: D – קוטר הברגה, L – אורך (ללא הראש), B – אורך ההברגה, A – רוחב צוואר הראש, T – רוחב הראש, H – גובה הראש, תעלת T – רוחב התעלה המתאימה. מידות נוספות לפי הזמנה.
