• אום נמוך מחורט S330 – SPD איטליה
1 1

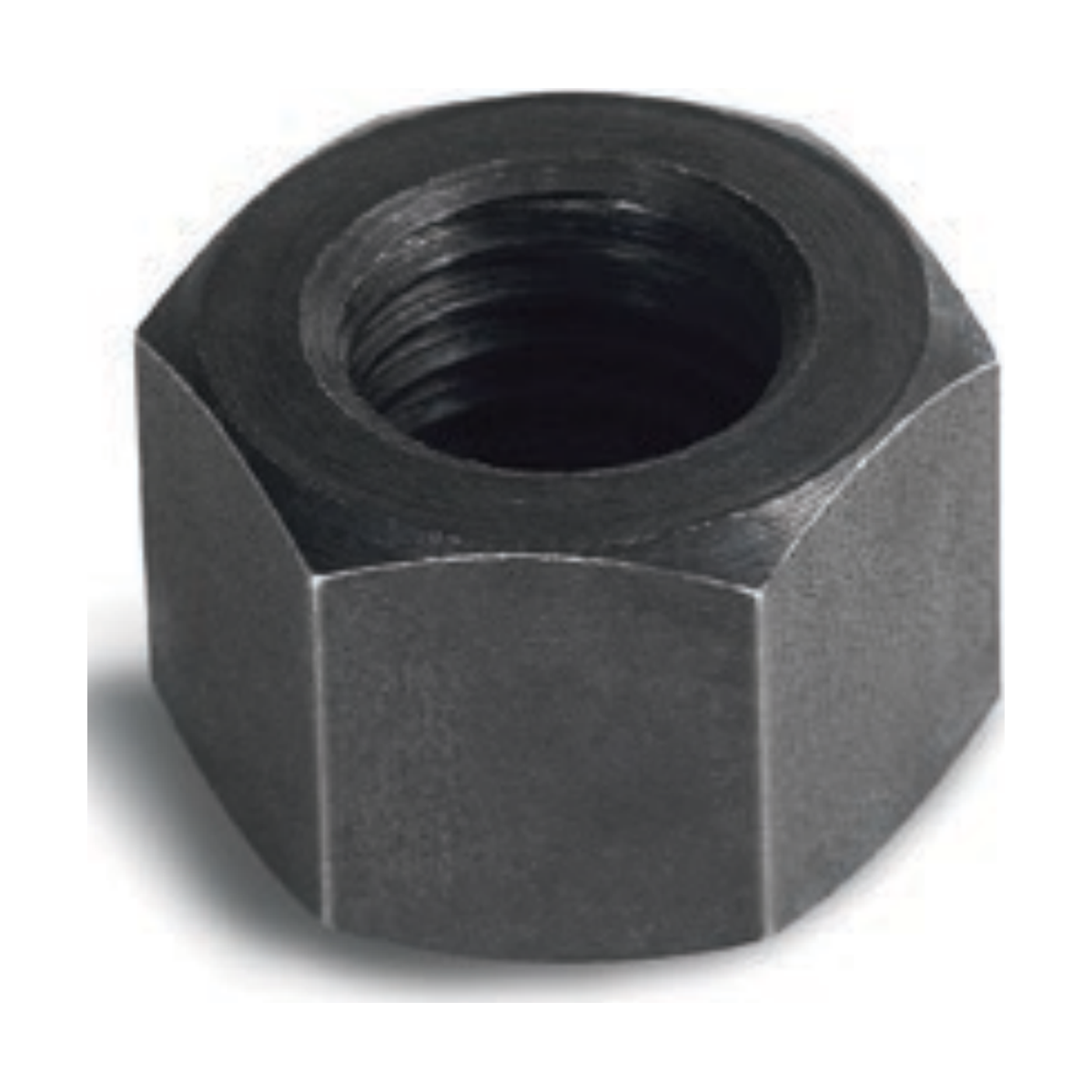

אום נמוך מחורט S330

אום נמוך מחורט S330

אום נמוך מחורט S330

אום משושה נמוך מחורט דגם S330 מבית SPD איטליה – גובה האום שווה לקוטר ההברגה. משמש בסטי פין ההברגה S320 ובחיבורים שבהם נדרש אום נמוך. עשוי מפלדה אוטומטית מושבחת. זמין ב-14 מידות, מ-M8 ועד M48.

יתרונות עיקריים:

  • גובה 1×d – אום נמוך לחיבורים עם מגבלת גובה
  • עשוי בחריטה – דיוק גבוה בהברגה ובמשטחי המגע
  • תואם לפיני הברגה S321 ולסטי S320
  • תעודת בדיקה 2.2 זמינה לפי דרישה
  • תוצרת SPD איטליה – איכות אירופאית גבוהה

מפרט טכני:

  • דגם מוצר: S330
  • חומר: פלדה אוטומטית מושבחת (Automatic alloy steel)
  • סוג: אום משושה נמוך, מחורט
  • יצרן: SPD איטליה

שרטוט טכני:

שרטוט טכני אום נמוך מחורט S330 SPD

טבלת מידות (מ"מ):

דגם M (הברגה) S (מפתח) E H משקל (גר')
S330.08008 M8 13 14.8 8 6
S330.10010 M10 17 19.6 10 15
S330.12012 M12 19 21.5 12 20
S330.14014 M14 22 25 14 30
S330.16016 M16 24 27.5 16 40
S330.18018 M18 27 31 18 60
S330.20020 M20 30 34.6 20 80
S330.22022 M22 32 36.9 22 95
S330.24024 M24 36 41.6 24 135
S330.27027 M27 41 47.3 27 195
S330.30030 M30 46 53.1 30 275
S330.36036 M36 55 63.5 36 465
S330.42042 M42 65 75 42 790
S330.48048 M48 75 86.5 48 1200

מקרא: M – קוטר ההברגה, S – מידת מפתח (בין הפאות), E – קוטר בין הפינות, H – גובה האום. מידות נוספות לפי הזמנה.
